JENIS MIKROPROSESOR

Berdasarkan Atas Dasar Teknologi Bahannya

Mikroprosesor dan keluarga komponen sejenis seperti memori dan rangkaian I/O dibuat dengan berbagai teknologi bahan. Beberapa dari teknologi tersebut adalah TTL (Transistor-Transistor Logic), STTL (Schottky-clamped TTL), LSTTL(Low power STTL), ECL (Emitter Coupled Logic), ILL (Integrated-Injection Logic), PMOS (P-channel Metal Oxide Semiconductor), NMOS (N-channel Metal Oxide Semiconductor), CMOS (Complementary MOS) dan HSCMOS (High Speed CMOS).

Beberapa jenis mikroprosesor berdasarkan atas teknologi bahannya:

Prosesor	Teknologi	Konsumsi Daya	Siklus Perintah
INTEL 8008	PMOS	420 mW	10 us
INTEL 8085	NMOS	400 mW	1,3 us
INTEL 80286	HCMOS	2500 mW	0,1 us
RCA 1802C	CMOS	400 mW	6,4 us
MOTOROLA MC6800	NMOS	600 mW	2,0 us
MOTOROLA MC68000	HCMOS	1750 mW	0,08 us
MOS Technology 6502	NMOS	250 mW	3,0 us
National 32032	HCMOS	1000 mW	0,1 us
Zilog Z80	NMOS	400 mW	1,3 us

Prosesor	Teknologi	Konsumsi Daya	Siklus Perintah
INTEL 8008	PMOS	420 mW	10 us
INTEL 8085	NMOS	400 mW	1,3 us
INTEL 80286	HCMOS	2500 mW	0,1 us
RCA 1802C	CMOS	400 mW	6,4 us
MOTOROLA MC6800	NMOS	600 mW	2,0 us
MOTOROLA MC68000	HCMOS	1750 mW	0,08 us
MOS Technology 6502	NMOS	250 mW	3,0 us
National 32032	HCMOS	1000 mW	0,1 us
Zilog Z80	NMOS	400 mW	1,3 us

Berdasarkan Atas Lebar Bus Dan Pabrik Pembuatnya

Prosesor	Pabrik	Lebar Data	Teknologi	Tahun
4004	INTEL	4-bit	PMOS	1971
4040	INTEL	4-bit	PMOS	1971
PPS-4	Rockwell	4-bit	PMOS	1972
8008	INTEL	8-bit	PMOS	1972
8080	INTEL	8-bit	NMOS	1974
F8	Fairchild	8-bit	NMOS	1974
6800	Motorola	8-bit	NMOS	1974
Z80	Zilog	8-bit	NMOS	1976
6801	Motorola	8-bit	NMOS	1978
6809	Motorola	8-bit	NMOS	1978
9900	Texas Inst.	16-bit	NMOS	1976
68000	Motorola	16-bit	NMOS
Z8000	Zilog	16-bit	NMOS

Keluarga INTEL Dari Masa Ke Masa

§ INTEL 4004, 1971

Mikroprosesor ini dikeluarkan pada tahun 1971 oleh Intel Corporation, merupakan mikroprosesor pertama di dunia. INTEL 4004 merupakan mikroprosesor 4-bit dengan kecepatan 108 kHz yang terdiri dari 2.300 transistor. Kecepatan pengiriman data mencapai 0,06 MIPS (Mega Instruction Per Second). Mikroprosesor ini hanya bisa menangani lokasi memori 4-bit sebanyak 4096 lokasi. Instruksi yang dapat dilaksanakan hanya 45 buah sehingga hanya dapat diaplikasikan terbatas seperti pada video games dan kontroler- kontroler skala kecil.

§ INTEL 8008, Januari 1972

Merupakan mikroprosesor 8-bit yang mampu melaksanakan 48 instruksi dengan ukuran memori 16 kB (16k x 8-bit). Adanya instruksi tambahan menyebabkan prosesor ini dapat diaplikasikan dalam sejumlah aplikasi yang lebih maju.

§ INTEL 8080, November 1973

Merupakan mikroprosesor modern 8-bit yang pertama dan diperkenalkan pada November 1973. dapat melaksanakan instruksi 10 kali lebih cepat dari 8008.

§ INTEL 8085, 1977

Merupakan versi yang lebih baru dari 8080, diperkenalkan oleh Intel Corporation pada tahun 1977. tidak ada kemajuan yang berarti dari versi ini, menangani jumlah memori yang sama, melaksanakan jumlah instruksi yang sama, kemajuannya hanya pada penambahan 1,3 us kontroler instruksi yang merupakan komponen eksternal dari sistim berdasar 8080.

§ INTEL 8086/8088, 1978

Mikroprosesor 8086 dikeluarkan oleh Intel Corporation pada tahun 1978 dan setahun kemudian 8088. Keduanya merupakan mikroprosesor 16-bit yang melaksanakan instruksi dengan kecepatan sedikitnya 400ns per instruksi dan mampu menangani alamat memori 1 Mbyte. Teknologi prosesor ini merupakan landasan pengembangan bagi prosesor INTEL berikutnya.

§ INTEL 80286/80386/80486

§ INTEL PENTIUM I/II/III/IV

Mesin Berbasis Instruksi 1-Alamat & 2-Alamat

§ Mesin berbasis instruksi 1-alamat

§ Salah satu mikroprosesor jenis ini adalah dari keluarga MOTOROLA.

Contoh: untuk mengisi akumulator dengan bilangan 5 heksadesimal, pada mesin MOTOROLA digunakan instruksi: LDAA #$5

§ Mesin berbasis instruksi 2-alamat

Keluarga INTEL termasuk jenis mesin ini.

Contoh instruksi: MOV AL,5

Pengertian mikroprosesor

Terdapat tiga pengertian yang harus dibedakan yakni:

• Mikroprosesor
• Mikrokomputer
• Mikrokontroler

Mikroprosesor

Pengertian mikroprosesor Suatu pengelola data yang berukuran kecil.

Mikroprosesor Merupakan suatu chip (IC=Integrated Circuits) yang di dalamnya terkandung rangkaian ALU (Arithmetic-Logic Unit), rangkaian CU (Control Unit) dan register-register. Mikroprosesor disebut juga dengan CPU (Central Processing Unit).

ALU: menyediakan fungsi pengolahan.
CU: mengontrol fungsi prosesor.
Register: tempat penyimpanan sementara dalam mikroprosesor.

Chip CPU

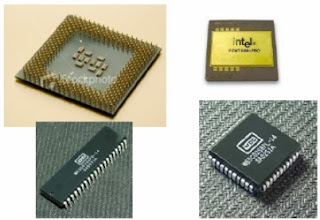

Contoh Chip Mikroprosesor

Mikrokomputer

Mikrokomputer adalah interkoneksi antara mikroprosesor (CPU) dengan memori utama (main memory) dan antarmuka input-output (I/O interface) yang dilakukan dengan menggunakan sistim interkoneksi bus.

Sistim Mikrokomputer

Sistim Interkoneksi Bus Pada Mikroprosesor

Bus alamat: kumpulan konduktor yang membawa kode-kode alamat dari mikroprosesor ke unit-unitnya, dan memiliki sifat aliran satu arah.

Bus data: kumpulan konduktor yang membawa kode-kode instruksi atau data dari mikroprosesor ke unit-unitnya atau sebaliknya, dan memiliki sifat aliran dua arah.

Bus kontrol: kumpulan konduktor yang membawa sinyal-sinyal kontrol.

Main Memory

ROM: Read Only Memory (memory yang hanya bisa dibaca).

RAM: Random Access Memory (memory yang dapat dibaca dan ditulisi).

I/O Interface & Peripheral

I/O Interface: bagian/unit dari sistim mikrokomputer yang berfungsi sebagai perantara hubungan antara sistim mikrokomputer dengan “dunia luar” (peripheral).

Peripheral: peralatan- peralatan di luar sistim mikrokomputer yang dapat berhubungan dengan sistim mikrokomputer, antara lain monitor (output), printer (output), keyboard (input), mouse (input).

Mikrokontroler

Mikrokontroler adalah chip yang di dalamnya terkandung sistim interkoneksi antara mikroprosesor, RAM, ROM, I/O interface dan beberapa peripheral.

Mikrokontroler disebut juga On-chip-Peripheral
